GPT430在机械设备油压监测的应用

日期: 2023.10.09 NUMBER OF VIEWS ~~611~~

油压测量简介

油压系统是一种常见的液压系统，用于传递力和动力。在工程和机械领域中，油压系统通常用于控制和操作各种设备和机器，如液压机械、液压挖掘机、液压升降机等。
油压监测可以帮助工程师和操作人员实时监测设备的工作状态，及时发现设备的异常情况，保障设备的正常运行。通过油压监测，可以及时发现设备的漏油、泄漏、压力不足等问题，避免设备因为油压问题而导致的故障和损坏，提高设备的可靠性和稳定性。同时，油压监测还可以帮助企业进行设备维护和保养，延长设备的使用寿命，降低维修成本，提高生产效率。

油压监测难点

1. 油压监测环境复杂，机械设备通常在恶劣的工作环境下运行，如高温，高压，腐蚀等条件下，油压监测设备容易受到外部环境的影响，导致监测数据不准确。

2. 压力高：油压系统的压力普遍较大，特别是在液压系统，偶尔会有瞬间压力过大的情况，对测量元件造成毁坏性打击。

3. 维护困难：一般压力监测的安装位置都在设备的内部或者密闭空间，产品后期维护困难，所以对产品质量要求严格。

产品推荐https://www.gamicos.cn/Products/GPT230

针对设备油压监测工况，我们推出了GPT430机械设备压力变送器，采用金属溅射薄膜原理，产品以17-4PH不锈钢作为传感膜片，一体化结构设计，抗过载，抗震动性能优良，温度范围-40~120℃，适合工况恶劣的高压环境使用。

常见的压力变送器性能对比如下

名称	陶瓷压力变送器	扩散硅压力变送器	溅射薄膜压力变送器
量程	0~0.2~20Mpa	-100kpa~0~10kpa~100Mpa	1Mpa~150Mpa
膜片材质	陶瓷	316L隔离膜片	17-4PH弹性不锈钢
安装结构	密封圈装配	密封圈密封或者焊接结构	不锈钢一体加工，无焊接点，无泄漏风险
温度特性	介质温度：-40-100℃	介质温度：-30-80℃	介质温度：-40-120℃
精度	0.5%~1%	0.25%，0.5%，0.1%	0.25%，0.5%
过载能力	陶瓷膜片过载1~1.5倍左右	过载1.5倍不锈钢材质膜片	过载通常2-4倍，产品性能不受影响
破坏压力	2倍左右，膜片破裂后有介质溢出风险	2-3倍，破损后内充硅油流失	产品最高能承受5-10倍额定压力不会损坏
抗震性	良	良	优
抗磨损	良	差	优
总结	温度性能良好，抗腐蚀性好，产品价格经济，适用民用公用施，对性能要求不高场景	产品小量程段优势明显，精度高，通用型产品，价格适中，性能优良，几乎适用各种场合	产品小量程段灵敏度差，适合工程机械，钻井勘探等对过载，抗震性要求高的场景

客户实际使用案例

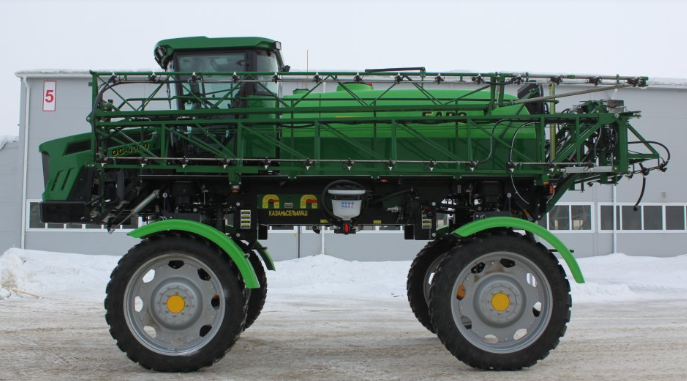

国外某客户在研发一款自动喷雾机，实现农作物的喷淋浇灌，农用车加液压支撑延长臂，实现臂展的伸缩；单趟可以实现20米的作业范围，大大提高作业速率；但是需要对液压系统的压力进行监测，防止机械故障造成系统的损坏；以及作业时管道压力以及储罐液位，增加作业可靠性。
客户痛点
1.油压系统的工作压力大，设备工作的时候瞬间压力大，选择大量程的传感器导致系统监测不准，达不到效果，合适量程的传感器又会在瞬间过载压力下导致损坏。
2.车载罐的液位监测，管道压力，以及液压系统的过程压力如何远程监测，以及不同位置的报警下发

解决方案

了解客户的实际需求后，我们给客户推荐四款产品组成建议的测量监控系统；
1.针对液压传动系统的油压测量，是用我们的溅射薄膜变送器GPT430，抗过载，耐高温，量程60Mpa，实现油压的准确监测
2.针对管道液体测量的，采用扩散硅压力变送器GPT200，价格便宜，精度高，实现喷淋过程的管道压力检测
3.针对车载储罐，液体成分不确定，有水，农药，以及肥料的不同介质切换，储罐液位采用我们的防腐型电容传感器GLTV7E，实现液位的准确测量
整个压力和液位数据采集用我们的GRT102无线采集模块，数据实时上云；通过平台设置压力液位报警阀值，特殊情况直接短信或者邮件下发提醒，避免意外情况发生。

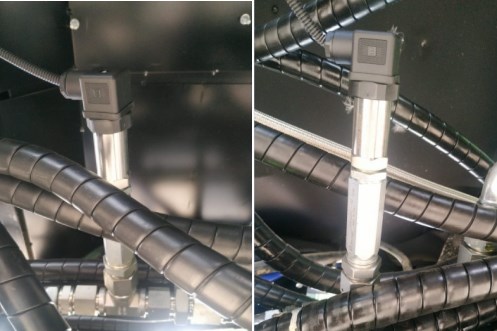

客户应用图如下
