压力变送器在恒压供水中的测量应用

压力变送器和恒压供水系统

随着城市的快速发展，城市人口不断增加，各类建筑如高层住宅、商业大厦、医院、学校等大量涌现。这些建筑对供水的需求量大且用水时间集中，同时对供水压力的稳定性要求较高。例如高层住宅，由于楼层较高，需要足够的水压才能保证高层用户的正常用水，这就对供水系统的压力控制提出了更高要求。

不同场所的用水需求特点不同，如居民小区的用水主要集中在早晚高峰期，而工厂、商业中心等场所的用水则相对较为连续且用水量波动较大。恒压供水系统需要能够根据不同场所的用水需求特点，实时调整供水压力和流量，以满足用户的用水需求。

恒压供水系统简介

恒压变频供水系统主要由水泵、变频器、压力传感器和控制器组成。通过控制器对变频器和水泵进行自动调节，使水泵能根据系统自动调节。具体如下：
1.控制器通过压力传感器实时监测供水管路中的压力。
2.控制器根据设定的目标压力，对变频器进行控制，调整水泵的运行频率。
3.变频器通过改变电源的频率控制电机的转速，从而控制水泵的出水量。
4.控制器根据实际压力和目标压力之间的差值，实时调整水泵的运行状态，以使供水系统的压力保持恒定。

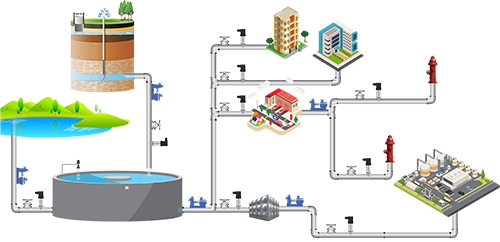

系统简图如下

系统核心

在整个恒压供水系统中，最重要的就是压力的控制，整个恒压供水系统都是通过目标压力和实际压力的偏差进行控制的，因此整个系统中压力传感器的精确度以及稳定性决定了整个供水系统的可靠性。

系统痛点

经常面对的难点有：
1.水泵出口出的压力监测点，在水泵启停的过程中会产生水锤效应，对传感器测量产生巨大影响，甚至损坏传感器，导致系统故障。
2.压力传感器的精度和稳定性达不到要求，在系统初期工作良好，在环境温度变化以及时间周期较长的系统，压力传感器会随时间和温度的变化产生较大偏移，导致系统工作受影响。

推荐产品

针对恒压供水这个行业，我们深入研究，了解到恒压供水的压力区间，一般住宅在2-4bar，商业建筑一般在3-6bar，工业应用一般在4-10bar之间，对产品精度要求根据控制要求在1%~0.1%不等。
我们设计推出GPT203压力传感器，传感器采用扩散硅全焊接结构，产品选用投入式出线方式的设计达到IP68防护等级，精心进行元器件筛选、工艺验证固化、循环加载去应力、老炼、环境模拟测试等过程，产品精度可以做到0.1%FS；产品设计带可拆卸阻尼螺钉，客户可根据现场工况决定，防止因为安装位置的水锤效应导致传感器失效，为恒压供水提供真实可靠的压力数据。

客户实际应用

1. 某住宅小区：通过在水泵出口和各楼层安装压力变送器，实现了全小区的恒压供水。系统根据各楼层的实际需求自动调整水泵的转速，确保每个楼层的水压均匀。

2. 大型商场：在各个楼层的供水管道上安装压力变送器，通过中央控制系统实时调整水泵的运行参数，确保每个楼层的水压均衡。
